Tính năng
Hệ thống thông tin và hiển thị hải đồ điện tử (ECDIS) là hệ thống thông tin địa lý dùng để lập kế hoạch hành trình và giám sát tuyến đường nhằm hỗ trợ việc dẫn đường an toàn của tàu trên biển. Và để đáp lại bản sửa đổi mới nhất của Công ước Quốc tế về An toàn Sinh mạng Con người trên Biển (SOLAS), Tổ chức Hàng hải Quốc tế (IMO) đã thực thi việc lắp đặt bắt buộc ECDIS trước tháng 7 năm 2017 theo danh mục tàu. (Yêu cầu đối với thiết bị và Chứng chỉ vận hành phải được quốc gia nơi tàu đăng ký phê duyệt và khuyến nghị của tổ chức đăng kiểm tàu.)
ECDIS trên tàu sử dụng thông tin từ hệ thống nhận dạng tự động (AIS) và chồng các hình ảnh với thông tin hải đồ hàng hải, do đó hiển thị chính xác thông tin động về các tàu khác xung quanh. Ngoài ra, ECDIS đóng vai trò trung tâm trong việc điều hướng an toàn của tàu và cung cấp các chức năng an toàn, bao gồm cả việc tạo ra các cảnh báo khi tàu tiếp cận khu vực nguy hiểm. ECDIS rất hữu ích trong việc tránh tai nạn hàng hải và đóng vai trò là thiết bị không thể thiếu cho việc điều hướng an toàn của tàu.
Tải xuống: Brochure
Loại | màn hình 26 inch | |
---|---|---|
Phù hợp với tiêu chuẩn IMO | ✓ | |
Chức năng phần cứng | ||
Khối hiển thị | JAN-9201S: LCD màu WUXGA 26 inch, 1920 × 1200 pixel | |
Khối điều khiển trung tâm | Intel Core i5 2515E 2.5GHz Bộ nhớ chính 2GB SSD × 2 ổ DVD × 1 |
|
Nguồn cấp | 24V DC và một pha 100 đến 115V AC hoặc 220 đến 240 V AC ở tần số 50/60 Hz | |
Tiêu thụ | JAN-9201S: xấp xỉ 240 VA. | |
Chức năng hiển thị hải đồ | ||
Cơ sở dữ liệu biểu đồ | ENC: S-57 Ed3.0/3.1 và S-63 AVCS (được hỗ trợ AIO), Dịch vụ NAVTOR ENC, Dịch vụ Jeppesen ENC Biểu đồ raster: ARCS Biểu đồ cá nhân: Jeppesen Ed.3 Professional / Professional+ |
|
Chế độ hoạt động | Hiển thị TM (chuyển động thực)/RM (chuyển động tương đối) | |
Tỉ lệ | 1:1.000 đến 1:40.000.000 (SXGA) / 1:20.000.000 (WUXGA) | |
Phạm vi | 0,125, 0,25, 0,5, 0,75, 1,5, 3, 6, 12, 24, 48, 96NM | |
Hiển thị nhiều cửa sổ | Chia trên-dưới / Chia trái phải / Ảnh trong ảnh | |
Chức năng lập kế hoạch tuyến đường | ||
Tạo tuyến đường | Chỉnh sửa bảng/đồ họa | |
Chỉnh sửa tuyến đường | Thêm/xóa/ấn bản điểm tham chiếu Tạo tuyến đường thay thế Sao chép tuyến đường Kết nối giữa các tuyến Nhập/xuất (ở dạng CSV) |
|
Số lượng tuyến đường được hiển thị | Tối đa bốn loại | |
Chức năng giám sát điều hướng | ||
Tàu riêng | Giám sát vị trí, đánh thức và kéo neo | |
Giám sát lộ trình | Độ sâu của nước, chướng ngại vật, tiếp cận khu vực cấm, độ lệch hướng đi, điểm tham chiếu và thời gian đến | |
Giám sát tàu khác | Hiển thị AIS: tối đa 500 mục tiêu. | |
Hải đồ người dùng | ||
Số điểm hiển thị | 100.000 điểm (điểm và dòng) | |
Nhập / xuất dữ liệu | Có thể với bộ nhớ USB | |
Các chưc năng khác | ||
Chức năng hiển thị dữ liệu | Hiển thị khối dữ liệu | |
Chức năng tự chẩn đoán | Tiêu chuẩn | |
Chức năng bảo trì từ xa | Tiêu chuẩn | |
Phát lại | Dữ liệu điều hướng (tối đa 3 tháng) Nhật ký (tối đa 3 tháng) |
VR

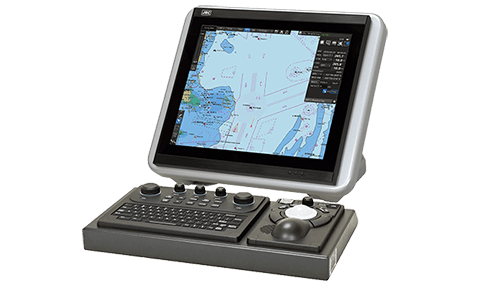

JRC JAN-9201S
